耐磨復(fù)合鋼板堆焊層有裂紋合格嗎
2017-6-2 5:24:47 點(diǎn)擊：
耐磨復(fù)合鋼板堆焊層表面是有裂紋的，這個(gè)裂紋是否有影響能用么？實(shí)踐表明，耐磨復(fù)合鋼板表面出現(xiàn)裂紋是正�，F(xiàn)象，沒(méi)有裂紋則是不符合技術(shù)要求的，但我們希望的堆焊層表面裂紋應(yīng)該是：數(shù)量多、外形小，分布呈無(wú)規(guī)律彌散狀，裂紋的深度僅局限在堆焊層之內(nèi)。國(guó)外有關(guān)復(fù)合鋼板的技術(shù)文獻(xiàn)中也標(biāo)明：每平方英寸內(nèi)應(yīng)出現(xiàn)至少一條裂紋（1）。耐磨鋼板表面有裂紋是允許的，但不得深入母板（2）。上述對(duì)堆焊層裂紋的規(guī)定，其主要目的為保證堆焊復(fù)合鋼板堆焊層的耐磨性以及在實(shí)際使用中的安全性。

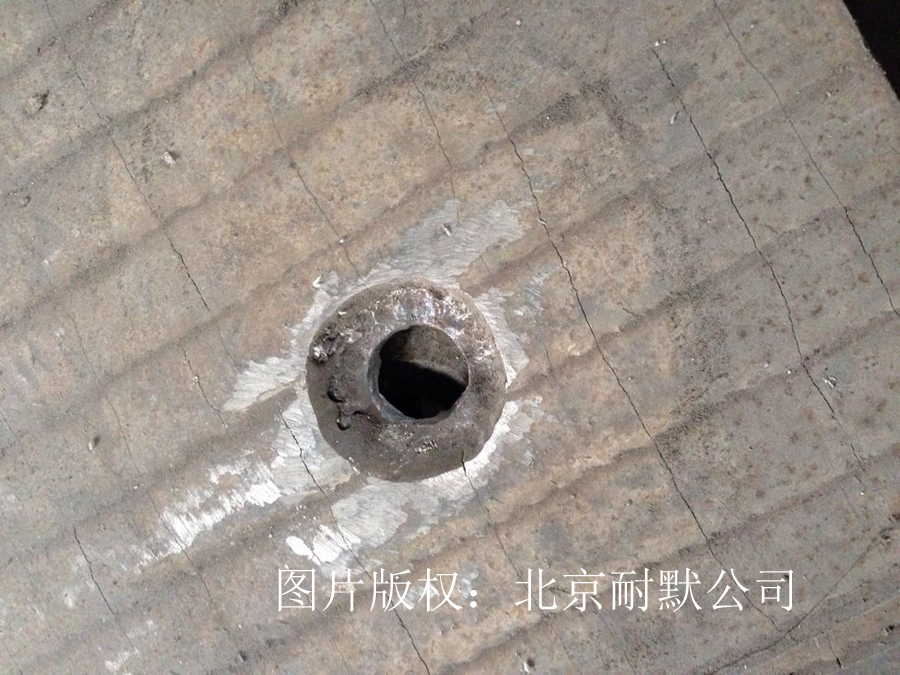

圖（1）耐磨復(fù)合鋼板表面堆焊層裂紋
不合理的堆焊工藝將可能造成復(fù)合鋼板表面裂紋形成連續(xù)延伸，貫穿性的大裂紋。這種大裂紋有可能深入母板之中，造成較大的危害性。在焊接電流為600～700A情況下，母板的熔深約為2～3mm，熔深層已滲入碳與合金元素，故不再為韌性金屬。一般堆焊復(fù)合鋼板母板厚度為10 mm，堆焊后的實(shí)際韌性區(qū)金屬約減小20～30%，如果表面裂紋越過(guò)熔深層向下繼續(xù)延伸，勢(shì)必造成母板強(qiáng)度的降低，更為嚴(yán)重者會(huì)造成復(fù)合鋼板的斷裂。

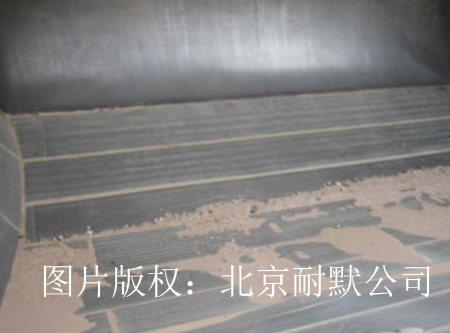

圖（2）有裂紋的耐磨復(fù)合鋼板使用中
研究表明，堆焊層的裂紋數(shù)量越多，越細(xì)小，分布越廣 ，則焊接應(yīng)力釋放的越徹底，母板焊后變形越小，應(yīng)用中越安全。
另外，耐磨復(fù)合鋼板若表面沒(méi)有裂紋或很少的裂紋，則視為不合格產(chǎn)品，這是因?yàn)槎押笇颖砻嬗捕群湍湍バ詻](méi)有達(dá)到技術(shù)要求。
但是我公司為了迎合市場(chǎng)需要，生產(chǎn)了高鉻合金板與普通基板爆炸復(fù)合板，其表面沒(méi)有裂紋是因?yàn)樯a(chǎn)工藝不同。
- 上一篇：評(píng)判耐磨鋼板耐磨性的方法 2017/6/6
- 下一篇：復(fù)合耐磨鋼板的磨損失效分析 2017/5/25
