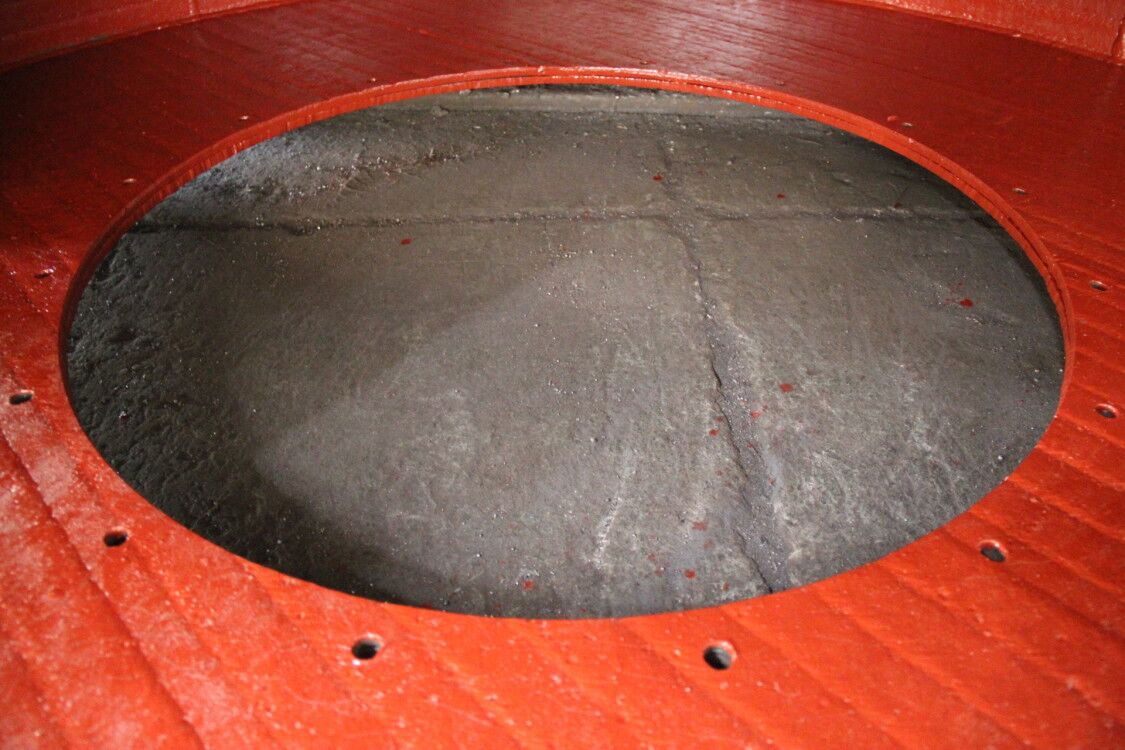

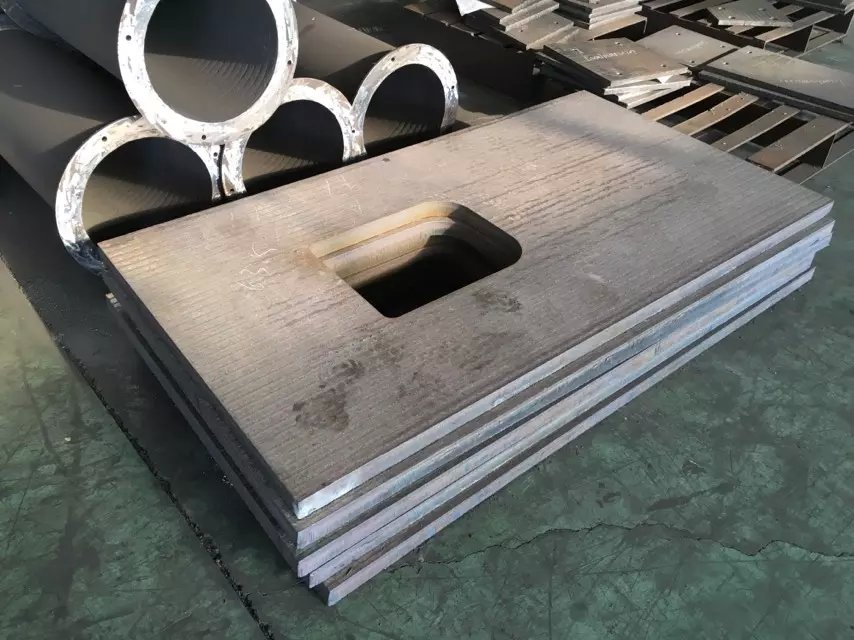

高鉻耐磨鋼板合金層的化學(xué)成分中碳含量達4~5%，鉻含量高達25~30%，其金相組織中Cr7C3碳化物的體積分數(shù)達到50%以上，宏觀硬度為HRC56~62，碳化鉻的硬度為HV1400~1800，高于沙石中石英的硬度HV800~1200。由于碳化物成于磨損方向相垂直分布，即使與同成分和硬度的鑄造合金相比較，耐磨性能提高一倍以上。

高鉻耐磨鋼板中的鉻含量是25~30%。

本文詞條解釋：

高鉻耐磨鋼板是用于制作承受負荷，形狀復(fù)雜，要求變形小，耐磨性高，紅硬性好的模具材料。

鉻(Chromium)，化學(xué)符號Cr，單質(zhì)為鋼灰色金屬。元素名來自于希臘文，原意為“顏色”，因為鉻的化合物都有顏色。1797年法國化學(xué)家沃克蘭 (L.N.Vauquelin)在西伯利亞紅鉛礦（鉻鉛礦）中發(fā)現(xiàn)一種新礦物，次年用碳還原得到。鉻在地殼中的含量為0.01%，居第17位。自然界不存在游離狀態(tài)的鉻，主要存在于鉻鉛礦中。在元素周期表中屬 ⅥB族， 鉻的原子序數(shù)24，原子量51.9961，體心立方晶體，常見化合價為+2、+3和+6。氧化數(shù)為6, 5, 4, 3, 2, 1, −1, −2, −4 ，是硬度最大的金屬。
